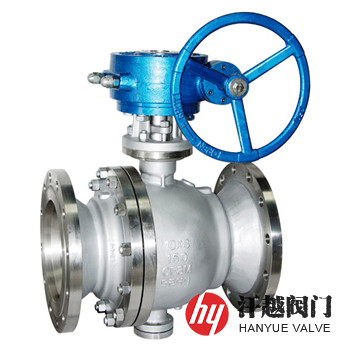

縮徑球閥

: 更新時間2024-10-30 14:00:35; 型??????? 號Q41F、Q41H、Q41Y、Q347F、Q347H、Q347Y; 材??????? 質WCB、CF8、CF3、CF8M、CF3M; 公稱尺寸DN15 ~ DN1000、NPS? ~ NPS40; 公稱壓力PN16 ~ PN420、Class150 ~ Class2500; 簡??????? 介縮徑球閥是種在全開時，流道是圓形的，閥門連接端處流道內徑與管道內徑相同，啟閉件處流道內徑減小的球閥，其技術要求、材料、檢驗和試驗、外形及連接尺寸均按ASME和API標準的規定。

詳細描述

縮徑球閥產品概述

縮徑球閥是一種在全開時，流道是圓形的，閥門連接端處流道內徑與管道內徑相同，啟閉件處流道內徑減小的球閥，其技術要求、材料、檢驗和試驗、外形及連接尺寸均按ASME和API標準的規定。該閥NPS6以下一般采用浮動球設計，而NPS8以上則為固定球，它的密封副形式多樣，根據不同工況可選用軟密封、金屬硬密封、防火閥座等，閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所。本產品在NPS10以內縮一個規格，NPS10~NPS24縮一個或兩個規格，NPS24以上按實際情況而定，因其重量比全通徑的球閥輕30%左右，而流通阻力只有相同口徑截止閥的1/7左右，所以有利于減輕管道負荷，縮減成本。

縮徑球閥部件材料

序號	部件名稱	材料名稱
1	閥體	ASTM A216 WCB	ASTM A351 CF8	ASTM A351 CF3	ASTM A351 CF8M	ASTM A351 CF3M
2	閥蓋	ASTM A216 WCB	ASTM A351 CF8	ASTM A351 CF3	ASTM A351 CF8M	ASTM A351 CF3M
3	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF
4	球體	ASTM A105+ENP	ASTM A182 F304	ASTM A182 F304L	ASTM A182 F316	ASTM A182 F316L
5	閥桿	ASTM A182 F6a	ASTM A182 F304	ASTM A182 F304L	ASTM A182 F316	ASTM A182 F316L
6	填料壓蓋	ASTM A216 WCB	ASTM A351 CF8	ASTM A351 CF3	ASTM A351 CF8M	ASTM A351 CF3M
7	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
8	螺柱	ASTM A193 B7	ASTM A193 B8	ASTM A193 B8	ASTM A193 B8M	ASTM A193 B8M
9	螺母	ASTM A194 2H	ASTM A194 8	ASTM A194 8	ASTM A194 8M	ASTM A194 8M

縮徑球閥性能規范

公稱壓力Class	150	300	600	900	1500
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5	39.2
高壓液體密封試驗壓力(MPa)	2.2	5.5	12.1	16.5	28.6
低壓氣體密封試驗壓力(MPa)	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7
設計制造	ASME B16.34-2013、API 608-2008、API 6D-2014
結構長度	ASME B16.10-2017、API 6D-2014
法蘭標準	ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等
檢驗試驗	API 598-2016、API 6D-2014

縮徑球閥主要尺寸

公稱壓力 Class	公稱尺寸 NPS	結構尺寸/mm		公稱壓力 Class	公稱尺寸 NPS	結構尺寸/mm
公稱壓力 Class	公稱尺寸 NPS	d/d1	L	公稱壓力 Class	公稱尺寸 NPS	d/d1	L
150	?×?	13/19	117	150	14×10	252/334	686
	1×?	19/25	127		14×12	303/334	686
	1?×1?	32/38	165		16×12	303/385	762
	2×1?	38/50	178		16×14	334/385	762
	3×2	50/75	203		18×16	385/436	864
	4×3	75/100	229		20×16	385/487	914
	6×4	100/150	394		20×18	436/487	914
	8×6	150/201	457		24×20	487/589	1067
	10×8	201/252	533		30×24	589/735	1295
	12×10	252/303	610		36×30	735/874	1524
表中未列出的其他規格參數，請咨詢汗越閥門技術部！

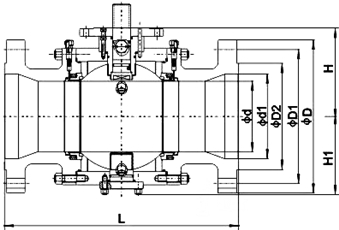

縮徑球閥結構圖

縮徑球閥
