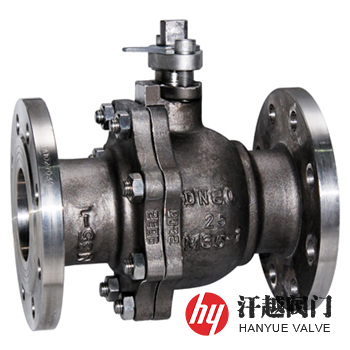

蒙乃爾球閥

: 更新時間2024-08-02 09:47:20; 型??????? 號Q41F、Q41Y、Q47F、Q47Y; 材??????? 質M35-1、M35-2、Monel400、MonelK500; 公稱尺寸DN15 ~ DN600、NPS? ~ NPS24; 公稱壓力PN16 ~ PN420、Class150 ~ Class2500; 簡??????? 介蒙乃爾球閥是一種閥體、閥桿及球體等由ASTM A494 M35-1、ASTM A494 M35-2、Monel400及MonelK500等材質鑄件或鍛件加工而成，宜安裝在管路系統中用于對管道內含氫氟酸介質的流通或切斷的球閥。

詳細描述

蒙乃爾球閥產品概述

蒙乃爾球閥是一種閥體、閥桿及球體等由ASTM A494 M35-1、ASTM A494 M35-2、Monel 400及Monel K500等材質鑄件或鍛件加工而成，安裝在管路系統中用于對管道內含氫氟酸介質的流通或切斷的球閥。該閥所使用的材料既有較高的強度和韌性，又具有優異的抗還原酸及強堿和海水等腐蝕的性能，因此，通常用于氫氟酸、醋酸、鹽水、中性介質、堿鹽及還原性酸等，也適用于干燥氯氣、氯化氫氣、425℃高溫氯氣及450℃高溫氯化氫等，但不抗含硫介質和氧化性介質(如硝酸等)的腐蝕，這是因為鎳與硫和活性氧有劇烈反應，易形成Ni3S2和NiO。由于蒙乃爾合金在氧氣中擁有優良的阻燃性和高的豁免壓力及良好的力學性能，這些特性是其他鋼制球閥無法比擬的，所以，它是制造高壓和超高壓力氧氣球閥不可替代的主體材質。

蒙乃爾球閥部件材料

序號	部件名稱	材料名稱
1	閥??????? 體	A494?M35-1	A494?M35-2	Monel?400	Monel?K500	UNS?N04400	UNS?N05500
2	閥??????? 蓋	A494?M35-1	A494?M35-2	Monel?400	Monel?K500	UNS?N04400	UNS?N05500
3	閥??????? 座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、蒙乃爾合金+表面硬化處理
4	球??????? 體	UNS?N04400	UNS?N04400	Monel?400	Monel?K500	UNS?N04400	UNS?N05500
5	閥??????? 桿	UNS?N04400	UNS?N04400	Monel?400	Monel?K500	UNS?N04400	UNS?N05500
6	填??????? 料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
7	螺??????? 柱	A193?B8M	A193?B8M	A193?B8M	A193?B8M	A193?B8M	A193?B8M
8	螺??????? 母	A194?8M	A194?8M	A194?8M	A194?8M	A194?8M	A194?8M

蒙乃爾球閥性能規范

公稱壓力Class	150	300	600	900	1500	2500
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5	39.0	63.0
高壓密封試驗壓力(MPa)	2.2	5.5	12.1	16.5	28.6	46.2
低壓密封試驗壓力(MPa)	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7
設計制造	GB/T?12237、GB/T?21385、ASME?B16.34、API?608、API?6D
結構長度	GB/T?12221、ASME?B16.10、API?6D
法蘭標準	JB/T?79、GB/T?9113、HG/T?20592、HG/T?20615、SH/T?3406、ASME?B16.5等
檢驗試驗	GB/T?26480、JB/T?9092、API?598、API?6D

蒙乃爾球閥主要尺寸

公稱壓力 Class	公稱尺寸 NPS	外形及連接尺寸/mm
公稱壓力 Class	公稱尺寸 NPS	L	D	D1	D2	b-f	Z-?d
150	?	108	90	60.3	34.9	9.6-1.6	4-16
	?	117	100	69.9	42.9	11.2-1.6	4-16
	1	127	110	79.4	50.8	12.7-1.6	4-16
	1??	140	115	88.9	63.5	14.3-1.6	4-16
	1??	165	125	98.4	73.0	15.9-1.6	4-16
	2	178	150	120.7	92.1	17.5-1.6	4-19
	2??	190	180	139.7	104.8	20.7-1.6	4-19
	3	203	190	152.4	127.0	22.3-1.6	4-19
	4	229	230	190.5	157.2	22.3-1.6	8-19
	5	356	255	215.9	185.7	22.3-1.6	8-22.5
	6	394	280	241.3	215.9	23.9-1.6	8-22.5
	8	457	345	298.5	269.9	27.0-1.6	8-22.5
	10	533	405	362.0	323.8	28.6-1.6	12-25.5
	12	610	485	431.8	381.0	30.2-1.6	12-25.5
表中未列出的其他規格參數，請咨詢汗越閥門技術部！

蒙乃爾球閥結構圖

蒙乃爾球閥
