SRB石油化工泵用籃式過濾器型號說明

更新時間：2016-07-03 10:19:27 信息來源：上海汗越閥門有限公司

SRB系列石油化工泵用籃式過濾器有法蘭連接、對焊連接和承插焊連接三種，閥體材質有20#、304、304L、316、316L，口徑為DN15-DN600，壓力1.0MPa-10MPa，是煉油裝置常用的設備，用于脫除流體中的固定雜質，以保護主要設備的正常運行。通常設置在潤滑油進入設備之前；油品或封油進入泵之前；燃料油進入噴嘴之前；水進入疏水器之前的各類管道上。下面主要詳細介紹籃式過濾器型號標記方法：

一、型號標記方法

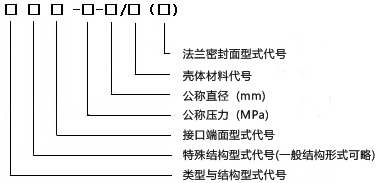

籃式過濾器型號標記方法

二、過濾器類型與結構型式代號

類型代號	結構型式代號	特殊結構型式代號
SRB籃式過濾器	I—直通平底籃式過濾器	J—夾套伴熱型/K—籃筐型
	II—直通封頭籃式過濾器	P—盤管伴熱型
	III—高低接管平板籃式過濾器	K—籃筐型
	IV—高低接管封頭籃式過濾器
	V—高低接管重疊式籃式過濾器

三、籃式過濾器型號與型號說明

籃式過濾器型號	型號說明	籃式過濾器型號	型號說明
SRB I	直通平底籃式過濾器	SRB III	高低接管平板籃式過濾器
SRB IJ	夾套伴熱型直通平底籃式過濾器	SRB IIIK	籃筐型高低接管平板籃式過濾器
SRB IK	籃筐型直通平底籃式過濾器	SRB IV	高低接管封頭籃式過濾器
SRB II	直通封頭籃式過濾器	SRB V	高低接管重疊式籃式過濾器
SRB IIP	盤管伴熱型直通封頭籃式過濾器	-	-

四、籃式過濾器接口端面型式

代號	接口端面型式
4	法蘭連接
5	對焊連接
6	承插焊連接

五、籃式過濾器殼體材料

代號	材料英文縮寫	材料
C	CS	碳鋼
A	AS	低合金鋼
S	SS	不銹鋼

注：具體選用材料應在過濾器技術數據表中注明。

六、法蘭密封面型式

法蘭密封面型式	突面(光滑面)	凹面	凸面	環槽面	全平面	榫槽面
代號	RF	LF	LM	RJ	FF	TG

七、型式標記示例如下：

公稱直徑50mm，公稱壓力2.0MPa，連接型式為光滑面法蘭連接，殼體材料為碳鋼的直通封頭籃式過濾器，其標記為：SRBII4-2.0-50/C(RF)
